轻质碳酸钙

轻质碳酸钙又称沉淀碳酸钙，简称轻钙，无毒、无臭，对人体无危害，通常作为填料而用途广泛于橡胶、塑料、造纸、涂料、油漆、油墨、食品、医药、饲料、牙膏日化等行业，可起到增加产品体积、降低生产成本的作用与功效，目前厂家价格480元一吨起。


    技术指标标准

       轻质碳酸钙是将石灰石等原料段烧生成石灰和二氧化碳，再加水消化石灰生成石灰乳（主要成分氢氧化钙），通入二氧化碳碳化石灰乳生成碳酸钙沉淀，经脱水、干燥和粉碎制得的一种沉淀碳酸钙，外观呈白色粉末状，由于其沉降体积(2.4-2.8mL/g)比用机械方法生产的重质碳酸钙沉降体积(1.1-1.9mL/g)大，因此被称为轻质碳酸钙，规格有200目，325目，600目，800目，1250目，1500目，1800目等，其标准技术指标如下表：

      作用与用途
      轻质碳酸钙的作用及用途非常广泛，可用于以下十多种行业：
      1、造纸
      造纸行业是碳酸钙的最大市场之一，轻质碳酸钙具有粒度细、白度高、价格低、起泡性低和印刷适应性好等优点，非常适合用做造纸填料，可以基本满足纸张印刷和光学性能要求，其中纺锤状超微细粒度的碳酸钙不需改性就可以提升高级纸张的质量和防磨损性，而且在纸浆中填充纺锤状碳酸钙，可以模拟微细纤维，会有大量的细小气室，因此获得极好的平滑度及可印刷性。
      2、橡胶
      轻质碳酸钙大量用于橡胶制品中，如轮胎，输送带胶管、胶布及医用橡胶制品，可以减少橡胶用量降低成本，还可以起到补强和半补强的作用；轻质碳酸钙填入橡胶能获得比纯橡胶硫化物更高的抗张强度耐磨性，撕裂强度，并在天然橡胶和合成橡胶中有显著的补强作用，同时可以调整稠度。
      3、塑料
      轻质碳酸钙在塑料制品中能起到一种骨架作用，对塑料制品尺寸的稳定性有很大作用，能提高制品的硬度，还可以提高制品的表面光泽和表面平整性；轻质碳酸钙白度在90%以上，还可以取代昂贵的白色颜料起到一定的增白作用。
      4、油漆
      碳酸钙是油漆生产中重要的填充剂，细度和颗粒分配决定了油漆的透明度，轻质碳酸钙在油漆行业中的用量较大，是不可缺少的骨架，在稠漆中用量为30%以上，酚醛磁漆用量4-7%，酚醛细花纹皱纹漆39%以上。
      5、涂料
      由于轻钙晶型与组成易于控制，因而可赋予轻钙多种功能，相对较高的比表面积使粉体在涂层中的补强效果明显优于重钙。普通的轻钙除部分用于建筑涂料、纸张涂料、粉末涂料外，主要用于防腐蚀涂料（包括船舶涂料、集装箱涂料、车辆底漆、桥梁及钢结构防腐等），超微细轻钙除作为填料外，还具备一定的耐水性、缓蚀性。
     6、 油墨

      轻质碳酸钙应用于油墨，能使漆膜光泽清晰、持久，使油墨的印刷色调优雅、均匀，其良好的半透明性、光泽度和流动性还能降低涂料和油墨成本；球形和立方形的纳米碳酸钙，其疏散性、透明性、光泽度、遮盖力等性能均优于其他填料，广泛用于快速印刷和激光排版领域的优质油墨中。
      7、医药
      轻质碳酸钙在药品配方中用作中和剂、助滤剂、缓冲剂和溶解剂以及填料和钙源补充剂，且在生物相容性方面功能更好，可作为药物传递和诊断标志物。
      8、食品

      食用级轻质碳酸钙含量高、杂质低，Pb、As、Hg、Fe等指标特别低，广泛应用于现代生活补钙营养食品行业，是奶制品、肉制品和面制品、乳制奶粉、奶片等行业的优质营养强化添加剂。在食品中作为添加剂，以保证人体所必须的钙摄入，如口香糖、巧克力和酸奶、钙片、果冻等饮料中作强化剂，达到人体对钙的需求；在食品加工中作碱性剂、营养增补剂、面团调节剂、固化剂、酵母养料、抗结块剂、疏松剂、胶姆糖助剂和改性剂。
      9、饲料
      轻质碳酸钙在饲料中作为在饲料加工中钙的补充剂。饲料级轻质碳酸钙须符合以下标准：碳酸钙（CaCO3）含量≥98%；碳酸钙（Ca）含量≥39.2%；水份含量≤1%；盐酸含量≤0.2%；重金属含量（Pb）≤0.003%；砷（As）≤0.0002%；钡盐（Ba）≤0.030%。
      10、牙膏

      轻质碳酸钙可以用于牙粉、牙膏、化妆品等日用化工制品中。轻质碳酸钙在牙膏中用作摩擦剂，不仅可清除牙菌斑、物质残渣、使牙齿磨光且不伤及牙釉和对香气透发性、膏体扩散性好；加之呈微碱性，能中和牙斑细菌的酸性代谢产物如柠檬酸而降低口腔pH值具有清除酸性牙斑、中和口腔内酸性代谢产物等多重作用。
      11、密封胶和粘合剂
      轻质碳酸钙作为半补强填料用于胶粘剂中，可以改变胶层性能，降低胶粘剂成本，基本上与基料不起反应。在胶粘剂中加入一定量的轻质碳酸钙能增加其粘接强度、硬度、耐热性、尺寸稳定性、降低固化收缩率和线膨胀系数。如常用的玻璃胶，不使用补强填料粘结力变很差，加入轻质碳酸钙，可以提高粘接接头的强度，增加表面硬度，增加粘度和热导率，增加抗冲击韧性和耐磨性，改善胶粘剂的耐介质性能，降低成本。
       轻钙尤其是纳米级轻钙，粒子尺寸稳定性好、分散均匀，可提供密封剂良好的弹性、防水性、气密性、流变性，是理想的密封材料。
      12、陶瓷

      颗粒分布均匀的立方体轻质碳酸钙，可用于在600℃低温下制造的致密化陶瓷。
      13、电缆
      在电缆制品中，轻质碳酸钙能提高电绝缘性能，酸碱度适中，与树脂相容性好，能增加填充量，降低成本，尤其适合填充于PVC电线电缆料。
      14、其他
      轻质碳酸钙还广泛用于有机合成、冶金、玻璃和石棉等生产中，以及用作工业废水的中种剂、含SO2废气中的SO2消除剂等；         随着国民经济的快速发展，功能化、专用化将成为轻质碳酸钙发展的趋势，并且产品结构也将发生很大变化，如高档产品如纳米级碳酸钙、超微细碳酸钙、医用级和食品级碳酸钙，各种表面改性的专用碳酸钙，如天然橡胶专用、合成橡胶专用、涂料专用轻质碳酸钙，必将大量投放市场，以满足市场需求。

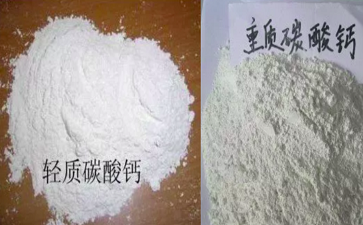

      注：轻质碳酸钙与重质碳酸钙的区别

      1、生产方式不同：
      重质碳酸钙主要是以方解石、大理石、石灰岩、白垩、汉白玉等天然矿物为原料，经机械粉磨加工得到的粉体材料；轻质碳酸钙主要是以石灰石为原料，经煅烧、消化、碳化、脱水、干燥、分级等工序得到的粉体材料。
      2、堆积密度不同
      产品堆积密度的不同是重质碳酸钙与轻质碳酸钙最明显的区别。重质碳酸钙产品的堆积密度较大，一般为0.8-1.3g/cm3；轻质碳酸钙产品的堆积密度较小，一般为0.5-0.7g/cm3，一些纳米碳酸钙产品的堆积密度甚至可达到0.28g/cm3左右。
      3、沉降体积不同
      沉降体积是单位质量的碳酸钙在100mL水中振荡并静置3h后所具有的体积。沉降体积越大说明产品粒度越小、密度越轻、产品档次越高。重质碳酸钙的沉降体积为1.1-1.4mL/g；轻质碳酸钙的沉降体积为2.4-2.8mL/g，纳米轻质碳酸钙的沉降体积为3.0-4.0mL/g。
      4、比表面积不同
      碳酸钙的平均粒径与其比表面积有着内在的联系，可通过其比表面积的大小来较准确地判断平均粒径的大小。普通重质碳酸钙的比表面积一般为1m2/g左右，重质微细碳酸钙比表面积为1.45-2.1m2/g；普通轻质碳酸钙的比表面积一般为5m2/g左右，轻质微细碳酸钙比表面积为27-87m2/g。
      5、吸油值不同
      在实际应用中，大多数填料都用吸油值这项指标来大致预测填料对树脂的需求量，即吸油值对选择填料具有重要的指导意义。重质碳酸钙由于颗粒大、表面光洁、比表面积小，因此吸油值较低，一般为40-60mL/100g左右；轻质碳酸钙颗粒微细、表面较粗糙，比表面积大，因此吸油值较高，一般为60-90mL/100g左右。
      6、白度不同
      重质碳酸钙由于相对杂质较多，因此产品白度一般为89%-93%，极少数的产品能达到95%；轻质碳酸钙产品纯净度较高，因此白度一般为92%-95%，部分产品可以达到96%-97%。
      7、水分含量不同
      重质碳酸钙产品水分一般为0.2%-0.3%，水分含量比较低，同时也较为稳定，一些高档的产品水分甚至可达到0.1%左右；普通轻质碳酸钙产品水分0.3%-0.8%，有时会有一定的波动，不太稳定。
      8、粒径不同
      重质碳酸钙产品的粒径为0.5-45μm不等，按其原始平均粒径（d）分为：粗磨碳酸钙（>3μm）、细磨碳酸钙（1-3μm）、超细碳酸钙（0.5-1μm），产品粒径越小价格越高，目前尚无工业化生产的纳米级重质碳酸钙，只是在一些微细钙产品中含有极少量粒径为100nm左右的颗粒。
      普通轻质碳酸钙产品的粒径一般为0.5-15μm，纳米碳酸钙粒径一般为20-200nm。轻质碳酸钙按其原始平均粒径（d）可分为：微粒碳酸钙（>5μm）、微粉碳酸钙（1-5μm）、微细碳酸钙（0.1-1μm）、超细碳酸钙（0.02-0.1μm）、超微细碳酸钙（<0.02μm）。
      9、颗粒形状不同
      重质碳酸钙的粉体特点是：颗粒形状不规则，而且颗粒有一定的棱角，表面粗糙；颗粒大小差异较大，粒径分布较宽，粒径较大。破碎和细化不会改变重质碳酸钙的晶型，一般方解石重质碳酸钙为六方晶型、大理石重质碳酸钙为立方晶型，主要与产地有关。轻质碳酸钙的粉体特点是：颗粒形状规则，可视为单分散粉体；粒度分布较窄。根据晶粒形状的不同，轻质碳酸钙可分为纺锤形、立方形、针状、链状、球形、片状和菱形等。
      10、味道不同
      对于食品级碳酸钙来说，产品味道也是重要的指标之一。轻质碳酸钙由于氧化钙反应不完全，残留有石灰味道，如填充饼干则会有呛人的味道，而重质碳酸钙没有。
      11、矿物经济学不同
      粉体制备成本：常规成本相当，处于同一竞争水平，但若附加环境管制成本和资源浪费率，轻质碳酸钙扩展成本则高于重质碳酸钙；环境平衡度：重质碳酸钙生产除噪声外，无“三废”排放，环境易协调和管制；轻质碳酸钙生产排放“三废”，特别有燃烧废气，环境总平衡度低。资源利用率：重质碳酸钙易于矿产资源综合利用，轻质碳酸钙凭借化学加工能力不易控制矿产资源合理利用率。
      12、价格不同
      轻钙是通过化学加工方式制取的，相对重钙的机械加工方式，轻钙的工艺会更复杂，所以在同等粒径的情况下，轻钙会相对重钙更贵些。
      13、轻钙和重钙PH值不同
      轻钙的PH值为9-10，重钙的PH值为8-9，即重钙的碱性比轻钙更弱些。碳酸钙复合制品燃烧时容易产生酸性气体，而碳酸钙呈碱性一定程度上能吸收燃烧产生的酸性气体，从而更环保，所以在碳酸钙复合制品中，轻钙相对而言会更具有环保性。
      14、应用性能不同
      在应用过程中，重质碳酸钙产品主要用于造纸、橡胶和塑料等行业，填充量一般较大，主要作为体积填料，降低应用产品的制造成本。轻质碳酸钙产品相对应用领域较广泛，主要的应用领域为塑料、橡胶、涂料、胶黏剂、卷烟纸、油墨等，以体积填充为主，而纳米碳酸钙产品在应用过程中往往作为改性或补强等功能性填料使用，填充量一般较少。
      （1）造纸：造纸中推广中性施胶之后，碳酸钙需求量剧增，但轻质碳酸钙由于吸油值高、耗胶量大，有损施胶效果；另外，轻质碳酸钙保水性强，在机纸中添加，纸张强度相对于重质碳酸钙来说较差。
      但对于在生产卷烟纸来说，轻质碳酸钙则优于重质碳酸钙。国内外卷烟纸用碳酸钙以轻质碳酸钙为主，特别是纺锤形轻质碳酸钙，由于其结晶形状决定了粒子的堆积、交叉在一起，会产生搭桥作用，较疏松，对成纸的透气度、不透明度、白度均较有利，是高档卷烟纸用碳酸钙的最佳选择。
      （2）塑料：普通轻质碳酸钙由于吸油值高，在某些塑料中添加显得太轻，混炼有一定困难，增加添加量较困难，只能作一般性的增量剂。因此，在塑编制品、管材、注塑或中空制品中，普遍使用重质碳酸钙。
      （3）橡胶：轻质碳酸钙由于粒径小、沉降体积大，可以增加橡胶体积，改善橡胶硫化性能、起半补强或补强作用。
      （4）其他：在建筑涂料、腻子、毡层包装、饲料等方面，由于较粗的粒径就满足需要，因此，主要采用重质碳酸钙。
